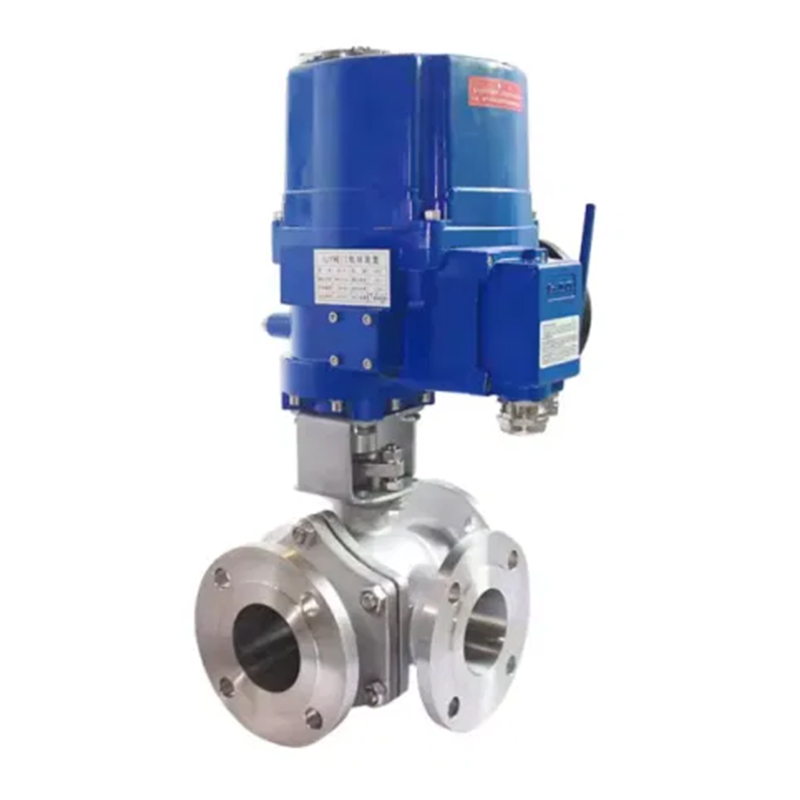

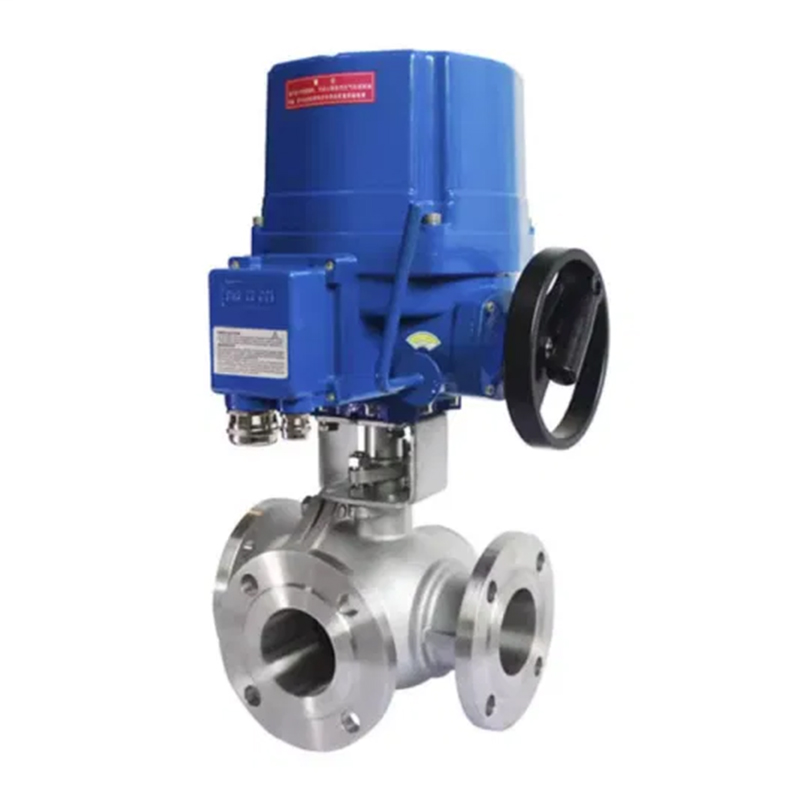

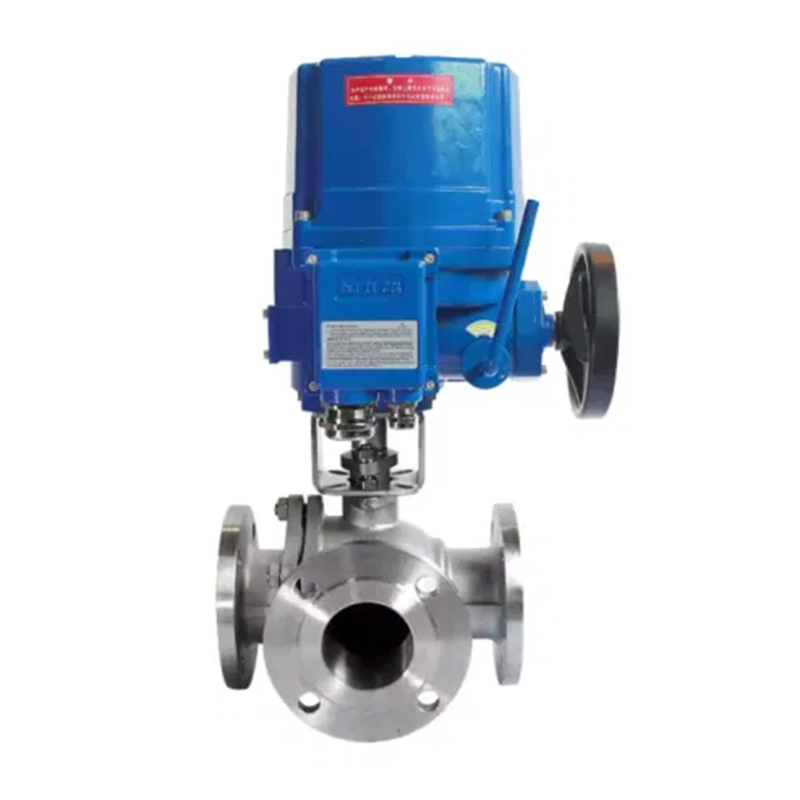

Korte introductie
De q944/45F elektrische driewegflensBalklep kan L-vormig of T-vormig zijn. De L-vormige (Q944F) driewegbalklep wordt gebruikt voor het veranderen van de stroomrichting van het medium en kan twee loodrechte kanalen aansluiten; T-vormige (Q945F) drieweg kogelventiel wordt gebruikt voor gemiddelde afleiding, samenvoeging en stroomrichting. Een T-vormige T-shirt kan drie kanalen met elkaar verbinden of er twee aansluiten. Elektrische driewegbalkleppen nemen over het algemeen een structuur met twee stoelen aan, maar kunnen ook een structuur met vier stoelen aannemen volgens de vereisten van de gebruikers. Op grote schaal toepasbaar voor het veranderen van de stroomrichting van de media en het afleiden of mengen van vloeistoffen in pijpleidingsystemen zoals watervoorziening, petrochemicaliën, metallurgie, mijnbouw, textiel, energie, papier, voedsel, staal, etc.
Technische parameter
Elektrische actuator Optionele functies | Schakelen, integraal, aanpassen, intelligent |
Elektrische actuatoren zijn beschikbaar in verschillende modellen | Q, DQ, QM, QC, AKQ -serie, optionele Z -serie met grote diameter, AK -serie |
Spanning | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Nominale diameter | DN15MM ~ DN200MM |
Nominale druk | Pn1.0mpa ~ pn1.6mpa |
Toepasselijke temperatuur | PTFE: -30 - 120 ° C PPL: ≤350 ° C Metalen afdichting: ≤450 ° C |
Verbinding | Flens |
Lichaamsmateriaal | Gegoten staal, 304, 316, 316L |
Schijfmateriaal | 304、316、316L |
Stoelvoering | PTFE, PPL, metalen afdichtingen |
Toepasselijke media | Water, aardolie, zuren, viskeuze vloeistoffen, slurry media, enz |

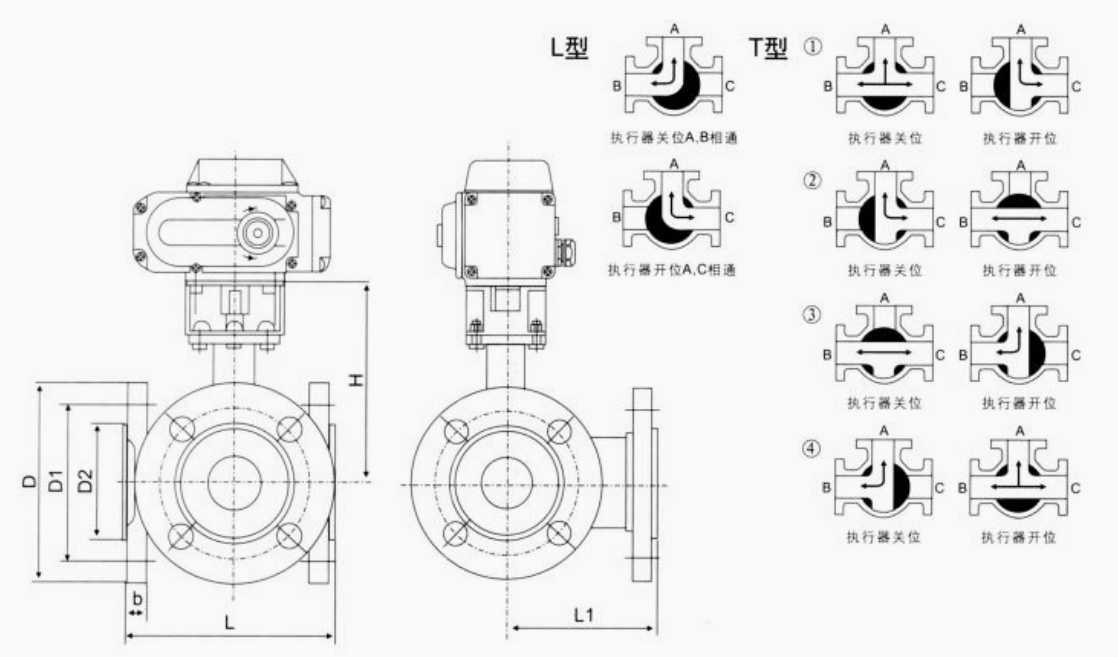

Structureel diagram van elektrische drieweg flensbalklep
Hoofddimensietabel
DN (mm) | H | L | L1 | D | D1 | D2 | b |
15 | 53 | 150 | 75 | 95 | 65 | 46 | 14 |
20 | 58.5 | 160 | 75 | 105 | 75 | 56 | 16 |
25 | 70 | 180 | 90 | 115 | 85 | 65 | 16 |
32 | 77.5 | 200 | 100 | 140 | 100 | 76 | 18 |
40 | 86.5 | 220 | 110 | 150 | 110 | 84 | 18 |
50 | 92 | 240 | 120 | 165 | 125 | 99 | 20 |
65 | 107 | 260 | 130 | 185 | 145 | 118 | 20 |
80 | 119 | 280 | 140 | 200 | 160 | 132 | 20 |
100 | 150 | 320 | 160 | 220 | 180 | 156 | 22 |
125 | 200 | 380 | 190 | 250 | 210 | 184 | 22 |
150 | 240 | 440 | 220 | 285 | 240 | 211 | 24 |
200 | 300 | 550 | 275 | 340 | 295 | 266 | 24 |
