Hoofdfuncties en toepassingen

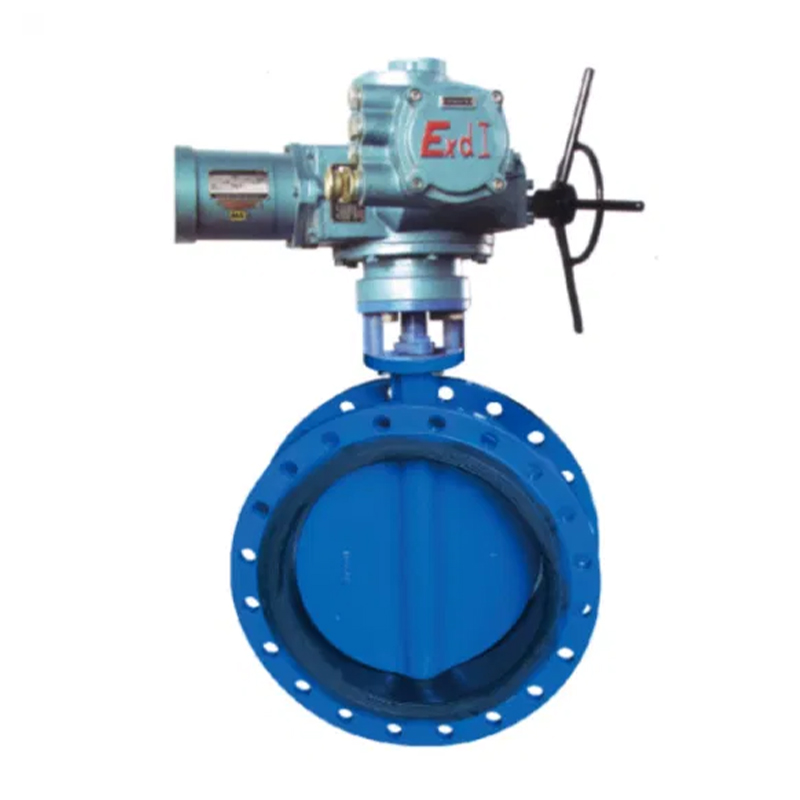

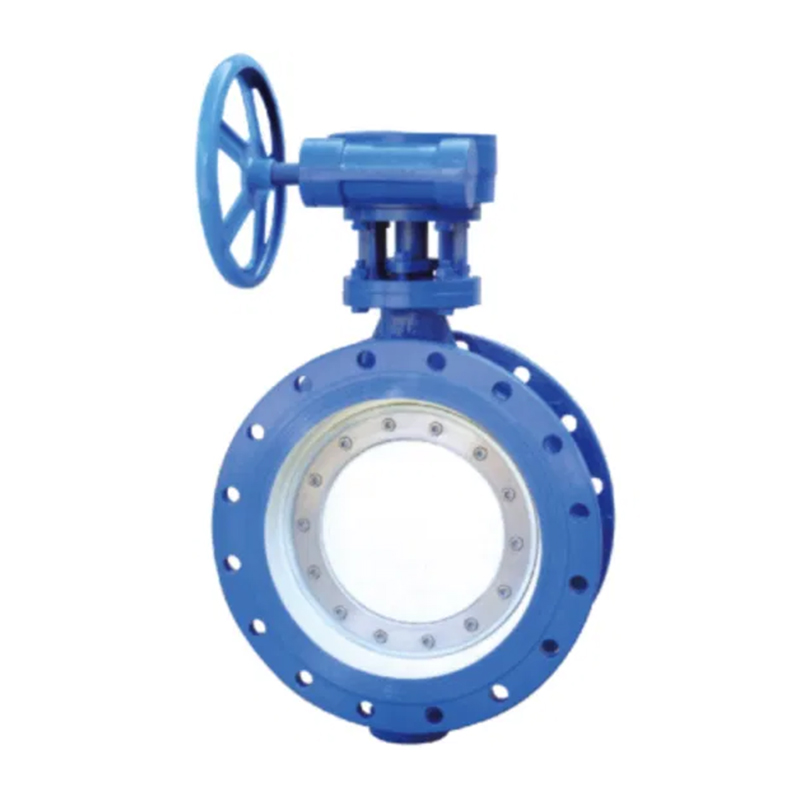

MD Mining Explosion-Proil Electric Butterfly-klep wordt gebruikt voor waterpijpleidingen zoals de bescherming van de kolenmijn en de zuivering van het milieu. Er zijn twee soorten: gesplitst type en geïntegreerd type:
Na te zijn gebruikt in combinatie met de KXBC Mining Explosion-Proil klep Elektrische apparaatbedieningskast, kan het split type elektrische vlinderklep worden aangesloten op het DCS-systeem om te bereiken
Geautomatiseerde regeling van gaspijpleidingen;
De geïntegreerde elektrische vlinderklep wordt geleverd met een besturingssysteem, dat kan worden in- en uitgeschakeld of op afstand op de behuizing kan worden geschakeld, waardoor het schakelen of aanpassing op afstand wordt bereikt zonder een aparte schakelkast.
Modbus, Profibus en andere buscommunicatie kunnen worden geconfigureerd, met 485 businterface om gegevenscommunicatie te bereiken.
Uitvoeringsnormen
Ontwerp en productie | GB/T 12221-2005 GB/T 1222-2005 JB/T 12238-2008 | |
Pijpleidingaansluiting | GB9113.1 ~ GB9113.4-2000 | |
Inspectie en testen | GB/T 13927-2008 JB/T9092-1999 |
Belangrijkste technische parameters
Mine Flameproof Electric Butterfly Valve Model | MD | |
Mijn elektrische vlinderklep is verkrijgbaar in verschillende vormen | Split type, type uit één stuk | |
Optionele functie van elektrische vlinderklep voor mijnbouw | Flamproof Switch -type, vlambestendig aanpassingstype | |
Elektrische vlinderklep is geschikt voor medium en temperatuur | Water, olie; ≤120 ℃ | |
Spanning | 380/660V | |
Nominale diameter | DN50 ~ DN1200 | |
Nominale druk | Pn1.0mpa ~ pn1.6mpa |

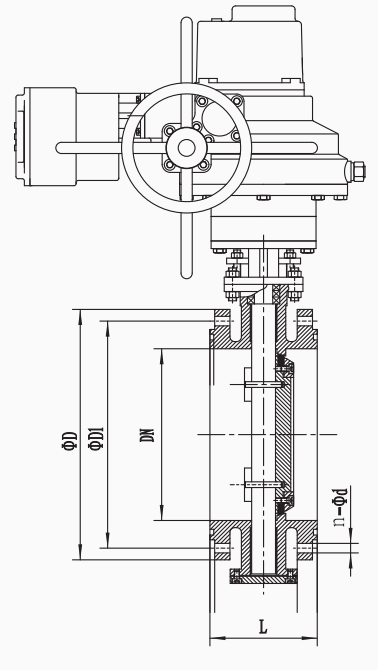

Structureel schematisch diagram
Selectietabel voor verbindingsgroottes en gerelateerde mijnbouwexplosiebestendige klep elektrische apparaten
Hoofdafmetingen van elektrische vlinderklep (mm) | Hoofdparameters van mijnbouwexplosiebestendig elektrisch apparaat | |||||||||
DN | L | PN10 | PN16 | Specificatie en model | Spanning (v) | Power (kW) | ||||
φd | φd1 | n-φd | φd | φd1 | n-φd | |||||
50 | 108 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | QMB9-0.85G-integratie zonder een aparte schakelkast QB/QBY10 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
65 | 112 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | QMB9-0.85G-integratie zonder een aparte schakelkast QB/QBY10 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
80 | 114 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | QMB15-0.6G-integratie zonder een aparte schakelkast QB/QBY20 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
100 | 127 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | QMB15-0.6G-integratie zonder een aparte schakelkast QB/QBY20 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
125 | 140 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | QMB25-0.6G-integratie zonder de noodzaak van een afzonderlijke schakelkast QB/QYB20 | 127 | 0.06 |
380/660 | 0.18 | |||||||||
150 | 140 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | QMB25-0.6G-integratie zonder de noodzaak van een afzonderlijke schakelkast QB/QBY30 | 127 | 0.06 |
380/660 | 0.18 | |||||||||
200 | 152 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | QB/QBY40 | 380/660 | 0.18 |
250 | 165 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | QB/QBY90 | 380/660 | 0.25 |
300 | 178 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | QB/QBY120 | 380/660 | 0.37 |
350 | 190 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | ZB/ZBY15 | 380/660 | 0.37 |
400 | 216 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | ZB/ZBY20 | 380/660 | 0.55 |
450 | 222 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | ZB/ZBY20 | 380/660 | 0.55 |
500 | 229 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | ZB/ZBY30 | 380/660 | 0.75 |
600 | 267 | 780 | 725 | 20-30 | 840 | 770 | 20-36 | ZB/ZBY45 | 380/660 | 1.1 |
700 | 292 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | ZB/ZBY60 | 380/660 | 1.5 |
800 | 318 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | ZB/ZBY60 | 380/660 | 1.5 |
900 | 330 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | ZB/ZBY90 | 380/660 | 2.2 |
1000 | 410 | 1230 | 1160 | 28-33 | 1255 | 1170 | 28-39 | ZB/ZBY120 | 380/660 | 3 |
1200 | 470 | 1455 | 1380 | 32-33 | 1485 | 1390 | 32-39 | ZB/ZBY120 | 380/660 | 3 |
