Korte introductie

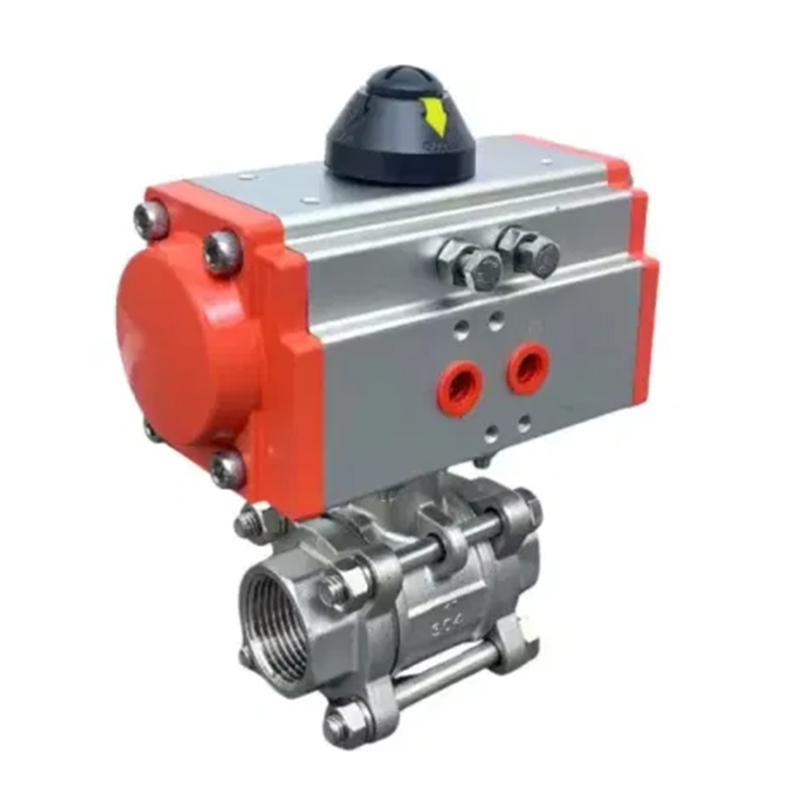

De pneumatische kogelventiel en de kont van het Q611F pneumatische schroefdraad en kontje kogelventiel body worden gegoten met behulp van geavanceerde technologie geïntroduceerd uit Taiwan, met een redelijke structuur en een mooi uiterlijk; De klepstoel neemt een elastische afdichtingsstructuur aan, die betrouwbaar is in afdichting en gemakkelijk te openen en te sluiten; De klepstam neemt een bodem gemonteerde structuur aan met omgekeerde afdichting en de klepstam zal niet worden weggespoeld wanneer de klepkamer abnormaal onder druk staat. Tweedelige en driedelige kogelventielen kunnen ook worden verbonden door butt -lassen (BW) en socketlassen (SW), en beide kunnen worden uitgerust met internationale standaard ISO -beugelplatforms en vergrendelingsapparaten. De driedelige kogelklep heeft een klein volume en bestaat uit drie delen van de klepbehuizing. Het wordt geklemd tussen de body van het middelste klep en de kogelventiel van beide uiteinden met vier langere bouten. Het voordeel is dat tijdens onderhoud en demontage de pijpleidingschroefdraden niet hoeft te demonteren en de vier bouten direct kunnen worden verwijderd en het middelste deel van de kleplichaam kan worden weggenomen. Geschikt voor klein volume en smalle ruimtetoepassingen in machines van de lichte industrie. Het heeft een klein formaat, eenvoudige matching en hoge stroomcapaciteit, vooral geschikt voor situaties waarin het medium viskeus is, deeltjes bevat en vezeleigenschappen heeft. Pneumatische kogelkleppen met schroefdraad worden veel gebruikt in industriële automatische controlesystemen in industrieën zoals voedsel, milieubescherming, lichte industrie, aardolie, papierproductie, chemische engineering, onderwijs- en onderzoeksapparatuur en kracht.
Technische parameter
Pneumatische actuator optionele functies | Dubbelwerkend, single-acting |
Pneumatische actuator Optionele modellen | Bij serie, AW -serie |
Magneetklepspanning | AC110V, AC220V, AC24V, DC24V |
Luchtbrondruk | 2Bar-8 bar |
Nominale diameter | Dn15mm ~ dn100mm |
Nominale druk | Pn0.1mpa ~ pn1.6mpa |
Toepasselijke temperatuur | PTFE: -30 - 1200 ppl: ≤350ºC Metalen afdichting: ≤4500 |
Verbinding | Draad |
Klep lichaamsmateriaal | 304, 316, 316L |
Klepplaatmateriaal | 304, 316, 316L |
Klepstoelvoering | PTFE, PPL, metalen afdichting |
Toepasselijke media | Water, aardolie, zuur, viskeuze vloeistof, slurry medium, etc. |
Hoofddimensietabel
DN | L | H | D1 | D2 | |
mm | inch | ||||
15 | 1/2 " | 75 | 42 | 15 | 21.8 |
20 | 3/4 " | 80 | 49 | 20 | 27.3 |
25 | 1 " | 90 | 58.5 | 25 | 34 |
32 | 11/4 | 110 | 63 | 32 | 42.8 |
40 | 11/2 | 120 | 71 | 38 | 48.9 |
50 | 2 " | 140 | 78 | 50 | 61.4 |
65 | 21/2* | 185 | 100 | 63.5 | 74 |
80 | 3 " | 205 | 109 | 76 | 90 |
100 | 4 " | 240 | 140 | 100 | 115.4 |
