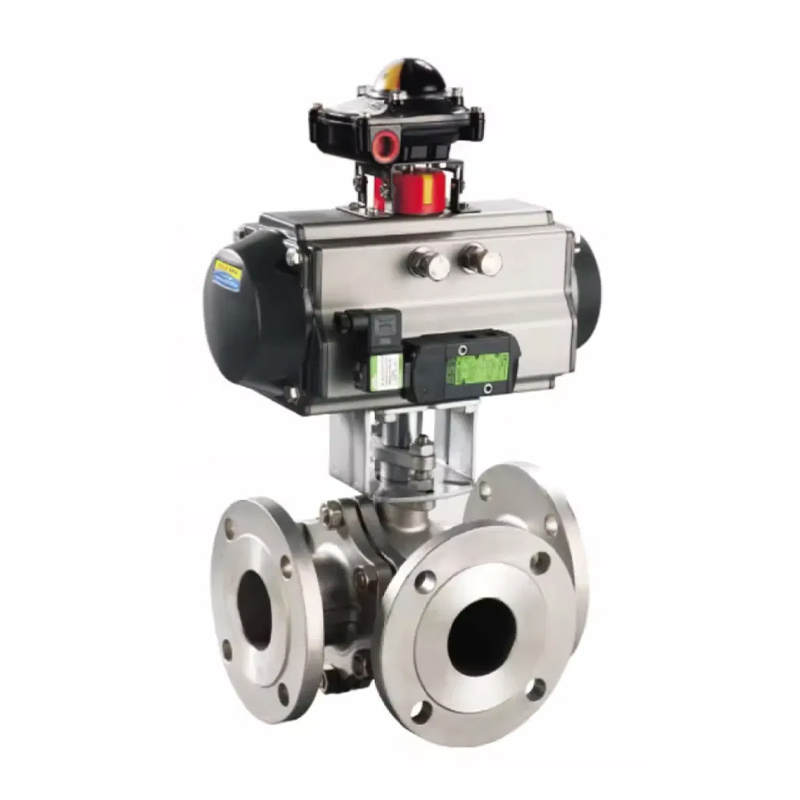

Q644/45F Pneumatische drie-weg flensBalklep kan L-type of T-type zijn. L-type (BQ644F) drieweg kogelventiel wordt gebruikt voor het veranderen van de stroomrichting van het medium en kan twee loodrechte kanalen aansluiten; T-type (BQ645F) drieweg kogelventiel wordt gebruikt voor gemiddelde afleiding, samenvloeiing en stroomrichting. T-type drieweg kan drie kanalen met elkaar verbonden maken of er twee verbinden. Pneumatische driewegbalklep neemt over het algemeen structuur met twee zitplaatsen aan en kan ook een structuur met vier zitplaatsen aannemen volgens gebruikersvereisten. Het wordt veel gebruikt in watervoorziening, petrochemisch, metallurgie, mijnbouw, textiel, energie, papierproductie, voedsel, staal en andere pijpleidingssystemen om de stroomrichting van het medium te schakelen en het medium af te leiden of te mengen.
Technische parameter
Pneumatische actuator optionele functies | Dubbelwerkend, enkel acteren |
Pneumatische actuator Optionele modellen | Bij serie, AW -serie |
Magneetklepspanning | AC110V, AC220V, AC24V, DC24V |
Luchtbrondruk | 2Bar-8 bar |
Nominale diameter | DN15MM-DN200MM |
Nominale druk | Pn1.0mpa ~ pn1.6mpa |
Toepasselijke temperatuur | PTFE: -30- 120ºC PPL: ≤350ºC Metalen afdichting: ≤450ºC |
Verbinding | Flens |
Klep lichaamsmateriaal | Gegoten staal, 304, 316, 316L |
Klepplaatmateriaal | 304, 316, 316L |
Klepstoelvoering | PTFE, PPL, metalen afdichting |
Toepasselijke media | Water, aardolie, zuur, viskeuze vloeistof, slurry medium, etc. |
Hoofddimensietabel
DN (mm) | H | L | L1 | D | D1 | D2 | b |
15 | 53 | 150 | 75 | 95 | 65 | 46 | 14 |
20 | 58.5 | 160 | 75 | 105 | 75 | 56 | 16 |
25 | 70 | 180 | 90 | 115 | 85 | 65 | 16 |
32 | 77.5 | 200 | 100 | 140 | 100 | 76 | 18 |
40 | 86.5 | 220 | 110 | 150 | 110 | 84 | 18 |
50 | 92 | 240 | 120 | 165 | 125 | 99 | 20 |
65 | 107 | 260 | 130 | 185 | 145 | 118 | 20 |
80 | 119 | 280 | 140 | 200 | 160 | 132 | 20 |
100 | 150 | 320 | 160 | 220 | 180 | 156 | 22 |
125 | 200 | 380 | 190 | 250 | 210 | 184 | 22 |
150 | 240 | 440 | 220 | 285 | 240 | 211 | 24 |
200 | 300 | 550 | 275 | 340 | 295 | 266 | 24 |
