Korte introDuctie

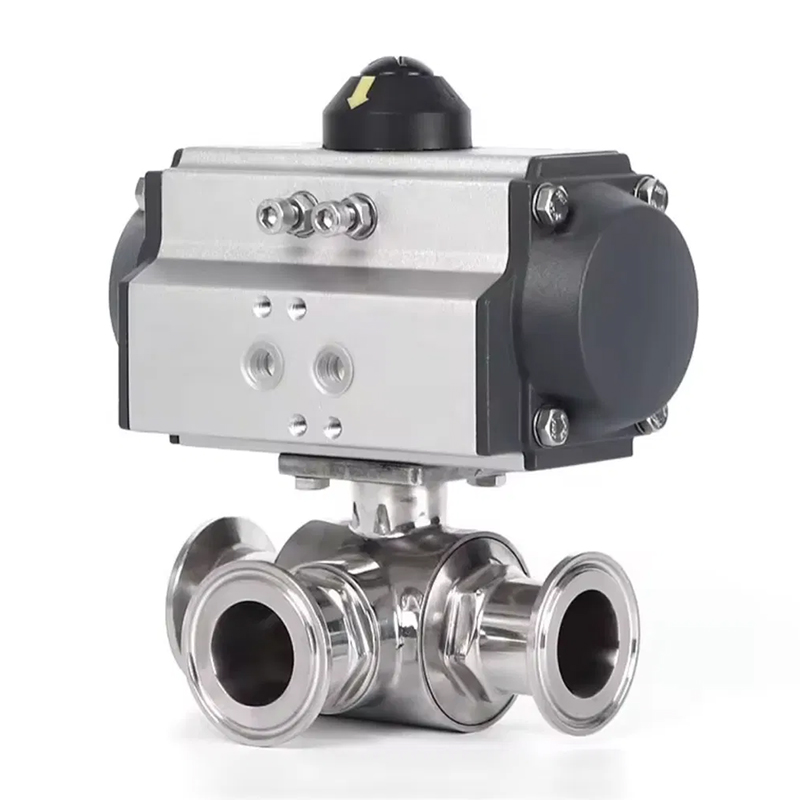

Q614/15F pneumatische Drieweg interne draadkogelventiel kan L-vormig of T-vormig zijn. L-vormige (Q614F) drieweg kogelventiel wordt gebruikt om de stroomrichting van het medium te schakelen en kan twee loodrechte kanalen aansluiten; T-vormige (Q615F) drieweg kogelventiel wordt gebruikt voor gemiddelde afleiding, samenvloeiing en stroomrichting. T-vormige drieweg kan drie kanalen met elkaar verbonden maken of er twee verbinden. Pneumatische driewegbalklep neemt over het algemeen structuur met twee zitplaatsen aan en kan ook een structuur met vier zitplaatsen aannemen volgens gebruikersvereisten. Het wordt veel gebruikt in watervoorziening, petrochemisch, metallurgie, mijnbouw, textiel, energie, papierproductie, voedsel, staal en andere pijpleidingssystemen om de stroomrichting van het medium te schakelen en het medium af te leiden of te mengen.
Technische parameter
Pneumatische actuator optionele functies | Dubbelwerkend, single-acting |
Pneumatische actuator Optionele modellen | Bij serie, AW -serie |
Magneetklepspanning | AC110V, AC220V, AC24V, DC24V |
Luchtbrondruk | 2Bar ~ 8Bar |
Nominale diameter | Dn15mm ~ dn50mm |
Nominale druk | PN0.1MPA-PN1.6MPA |
Toepasselijke temperatuur | PTFE: -30 ~ 120ºC PPL: ≤350ºC Metalen afdichting: ≤450ºC |
Verbinding | Draad |
Klep lichaamsmateriaal | 304, 316, 316L |
Klepplaatmateriaal | 304, 316, 316L |
Klepstoelvoering | PTFE, PPL, metalen afdichting |
Toepasselijke media | Water, aardolie, zuur, viskeuze vloeistof, slurry medium, etc. |
L-vormige hoofddimensietafel
DN (mm) | d | L | H |
15 | 12.7 | 64 | 53 |
20 | 16.0 | 76 | 63 |
25 | 20.0 | 87 | 66 |
32 | 25.0 | 96 | 81 |
40 | 32.0 | 114 | 83 |
50 | 38.1 | 142 | 96 |
T-vormige hoofddimensietafel
DN (mm) | d | L | H |
15 | 12.7 | 75 | 59 |
20 | 16 | 85 | 64 |
25 | 20 | 100 | 80 |
32 | 25 | 115 | 90 |
40 | 32 | 125 | 96 |
50 | 38.1 | 148 | 106 |
