Wat is de beoordeling van de Ingress -bescherming en wat betekent het?

Word vertrouwd met de internationale beschermingssymbolen die worden gebruikt om het binnendringen van vaste objecten en vloeistoffen in elektrische behuizingen aan te geven.

De indress -bescherming (of IP -beoordeling) is een internationale standaard (IEC 60529) voor de mate van bescherming of het afdichten van effectiviteit van elektrische behuizingen tegen het binnendringen van objecten, water, stof of toevallig contact. Deze standaard is gelijk aan de Europese standaard EN 60529.

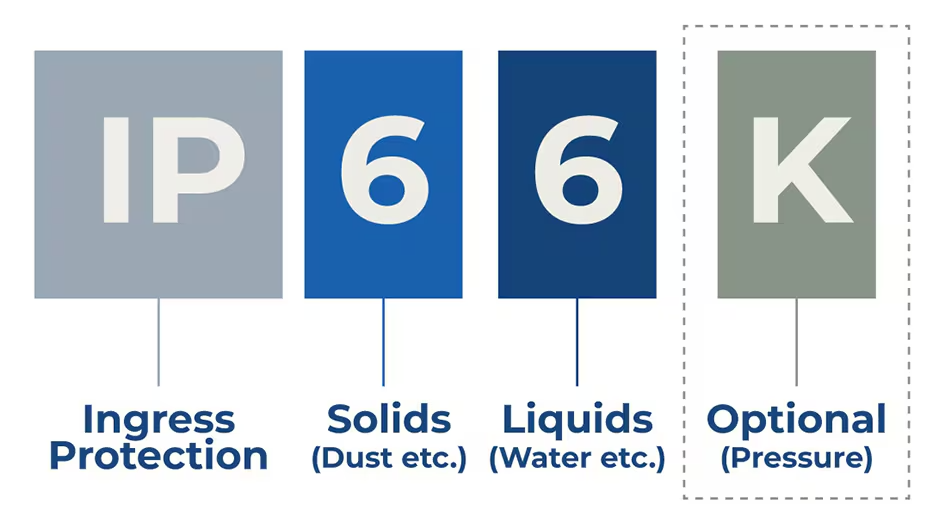

IP -ratings bestaan vaak uit de letters IP (Ingress Protection) gevolgd door twee nummers en optionele letters. De twee nummers en de laatste brief geven de volgende beschermingscategorie aan.

Eerste cijfer vaste bescherming

Het eerste cijfer na IP geeft het beschermingsniveau aan dat wordt geboden aan ingesloten apparatuur tegen vaste vreemde voorwerpen en menselijk contact met gevaarlijke delen zoals geleidende lichamen.

niveau

Grootte van het beschermde object

Beschermingseffectiviteit

X

-

X geeft aan dat er geen gegevens zijn over het gespecificeerde beschermingsniveau

O

Geen bescherming

Niet beschermd tegen objecten die aanraken of invoeren

1

Diameter> 50 mm

Groot oppervlak van een object

Opzettelijk contact kan niet worden voorkomen

2

Diameter> 12,5 mm

Vinger of soortgelijk object

3

Diameter> 2,5 mm

Gereedschap, dikke draden, etc.

4

Diameter> 1 mm

De meeste draden, schroeven, etc.

5

Voorkomen

Het binnendringen van stof is voldoende om schade aan de apparatuur tijdens het werking te veroorzaken

Voorkom contact volledig

6

stofdicht

Geen stof in het stof

Voorkom contact volledig

Tweede nummer: bescherming tegen vloeistoffen

Het tweede nummer na IP in de code -beoordeling geeft het beschermingsniveau aan dat de waterdichte behuizing aan het apparaat biedt.

niveau

Grootte van het object dat wordt beschermd

Beschermingseffectiviteit

X

-

X geeft aan dat er geen gegevens zijn over het gespecificeerde beschermingsniveau

O

Geen bescherming

Kan water binnendringen niet voorkomen

1

Druppelen

Verticaal druipen

2

Druipend bij helling <15 °

Verticaal druipen wanneer de kast wordt gekanteld <15 °

3

Waterspray

Waterspray in hoek <60o van verticaal

4

Plons

Beschermt de actuator tegen water die vanuit alle richtingen op de behuizing spat

5

Waterstraal

Bescherm de duwstang tegen waterspray tegen een mondstuk (6,3 mm) die vanuit elke richting naar de doos sproeit

6

Krachtige waterspray

Beschermt de actuator tegen sterke spuitwaterspray (12,5 mm mondstuk) die vanuit welke richting dan ook naar de kast sproeit

7

Onderdompeling diepte tot 1 m

Water binnendringen tijdens tijdelijke onderdompeling (onderdompeling diepte tot 1 m)

8

Onderdompelingdiepte is groter dan 1 m

Water binnendringen tijdens continue onderdompeling (onderdompelingdiepte is groter dan 1 m)

9k*

Krachtige waterspray op hoge temperatuur

Snelle afstand hoge druk en spuiten op hoge temperatuur

*Alle tests gemarkeerd IPX9 met letter 'k' in standaard IEC 60529 worden gedefinieerd door ISO 20653 -standaard.

®actuators gemarkeerd met IP66 en IP69K

Industriële actuatoren worden vaak gebruikt in omgevingen waar ze worden onderworpen aan zowel vloeistoffen als vaste stoffen. Daarom, Al onze actuatoren met aluminium behuizingen worden getest om IP66 en IP69K te bereiken Beoordelingen, waardoor ze veelzijdig zijn voor een breed scala aan toepassingen.

Actuatoren gemarkeerd met IP66 -rating zijn volledig beschermd tegen stof in het stof en sterke waterstralen vanuit elke richting. Dit maakt ze geschikt voor gebruik buitenshuis bij het veranderen van weersomstandigheden.

Als de toepassing het wassen met hoge temperatuur, hogedrukwaterstralen vereist, is IP69K het aanbevolen beschermingsniveau. Dit is een veel voorkomende vereiste, bijvoorbeeld in agrarische machines, waarbij de actuatoren niet hoeven te worden gedekt of beschermd. Na veldwerk worden de actuatoren vaak blootgesteld aan vuil, meststoffen en frequente hogedrukwassen.

IP66

  • Voorkom dat al het stof binnenkomt
  • Beschermt de actuator tegen waterstralen van hoge druk vanuit alle richtingen

IP69K

  • Voorkom dat al het stof binnenkomt
  • Beschermt tegen stoomstraalreiniging
