Korte introductie

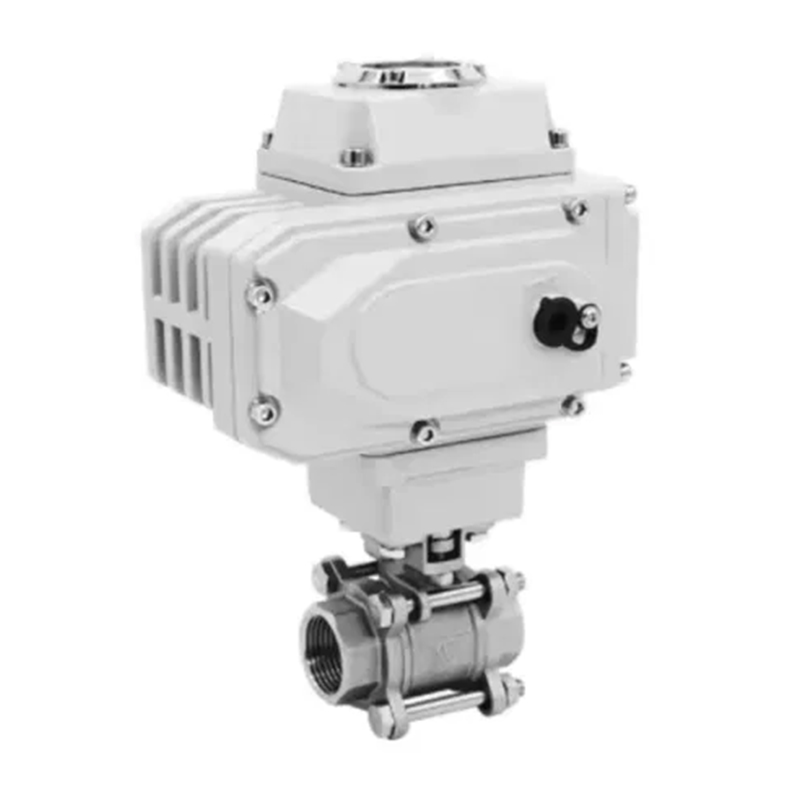

De q911f elektrische kogelventiel en kont gelaste kogelventiel lichaam worden gegoten met behulp van geavanceerde technologie geïntroduceerd uit Taiwan, met een redelijke structuur en een mooi uiterlijk; De klepstoel neemt een elastische afdichtingsstructuur aan, die betrouwbaar is in afdichting en gemakkelijk te openen en te sluiten; De klepstam neemt een bodem gemonteerde structuur aan met omgekeerde afdichting en de klepstam zal niet worden weggespoeld wanneer de klepkamer abnormaal onder druk staat. Tweedelige en driedelige kogelventielen kunnen ook worden verbonden door butt -lassen (BW) en socketlassen (SW), en beide kunnen worden uitgerust met internationale standaard ISO -beugelplatforms en vergrendelingsapparaten. De driedelige kogelklep heeft een klein volume en bestaat uit drie delen van de klepbehuizing. Het wordt geklemd tussen de body van het middelste klep en de kogelventiel van beide uiteinden met vier langere bouten. Het voordeel is dat tijdens onderhoud en demontage de pijpleidingschroefdraden niet hoeft te demonteren en de vier bouten direct kunnen worden verwijderd en het middelste deel van de kleplichaam kan worden weggenomen. Geschikt voor klein volume en smalle ruimtetoepassingen in machines van de lichte industrie. Het heeft een klein formaat, eenvoudige matching en hoge stroomcapaciteit, vooral geschikt voor situaties waarin het medium viskeus, korrelig of vezelachtig is. Kogelkleppen met elektrische schroefdraad worden veel gebruikt in industriële automatische besturingssystemen in industrieën zoals voedsel, milieubescherming, lichtindustrie, aardolie, papierproductie, chemische engineering, onderwijs- en onderzoeksapparatuur en kracht.
Technische parameter
Elektrische actuator Optionele functies | Schakelen, integraal, aanpassen, intelligent |
Elektrische actuatoren zijn beschikbaar in verschillende modellen | QM, QC, AKQ -serie |
Spanning | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Nominale diameter | Dn15mm ~ dn100mm |
Nominale druk | Pn1.0mpa ~ pn1.6mpa |
Toepasselijke temperatuur | PTEE: -30 - 120 ° C PPL: ≤350 ° C Metalen afdichting: ≤450 ° C |
Verbinding | Schroefdraad |
Lichaamsmateriaal | 304、316、316L |
Schijfmateriaal | 304、316、316L |
Stoelvoering | Ptee, PPL, metalen afdichtingen |
Toepasselijke media | Water, aardolie, zuren, viskeuze vloeistoffen, slurry media, enz |
Hoofddimensietabel
DN | L | H | D1 | D2 | |
mm | inch | ||||
15 | 1/2 " | 75 | 42 | 15 | 21.8 |
20 | 3/4 " | 80 | 49 | 20 | 27.3 |
25 | 1 " | 90 | 58.5 | 25 | 34 |
32 | 11/4 " | 110 | 63 | 32 | 42.8 |
40 | 11/2 " | 120 | 71 | 38 | 48.9 |
50 | 2 " | 140 | 78 | 50 | 61.4 |
65 | 21/2 " | 185 | 100 | 63.5 | 74 |
80 | 3 " | 205 | 109 | 76 | 90 |
100 | 4 " | 240 | 140 | 100 | 115.4 |
