Korte introductie

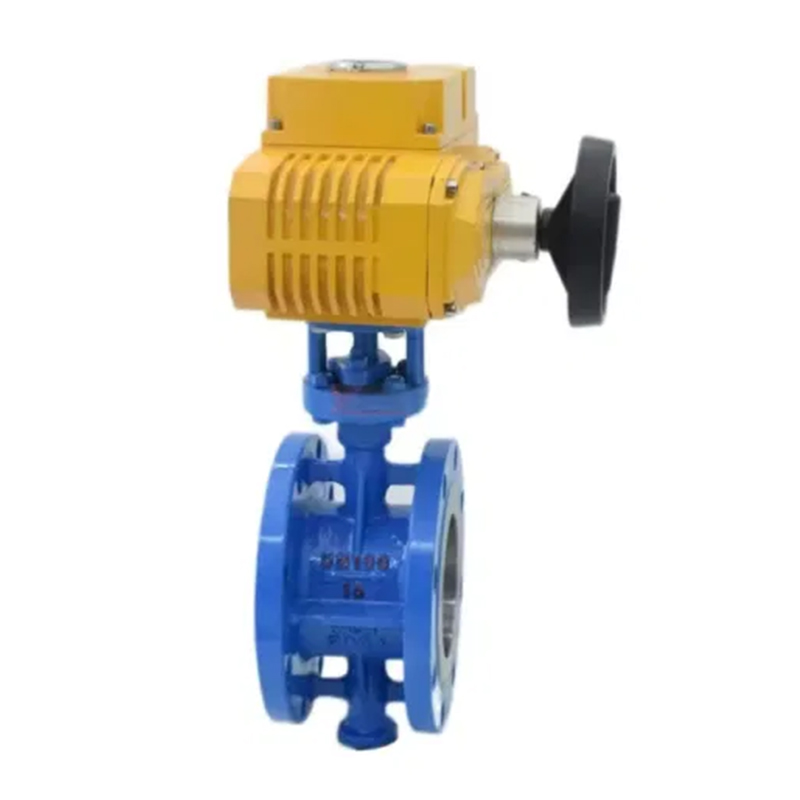

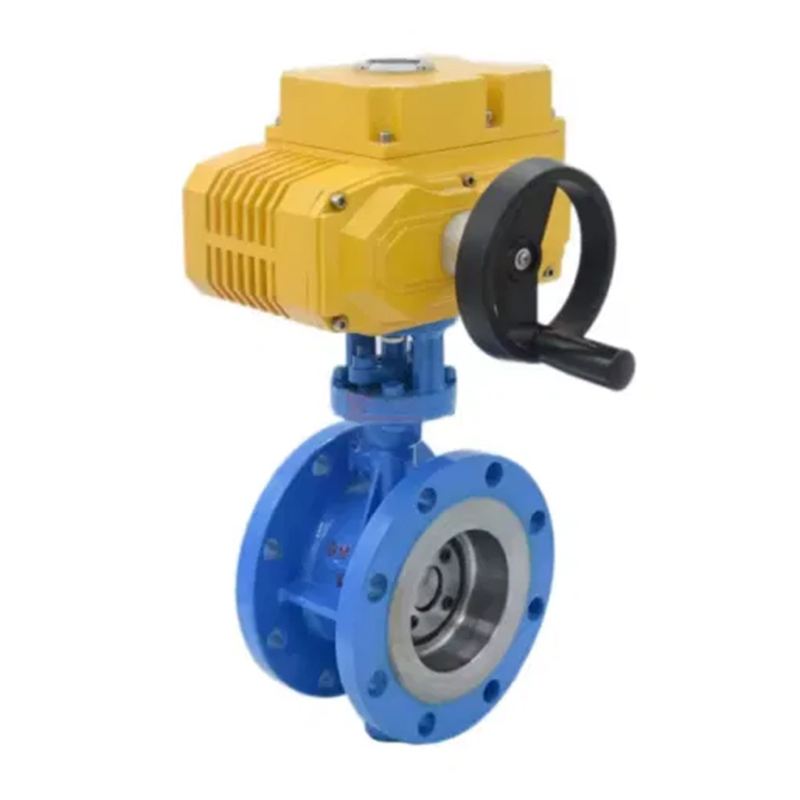

D941X elektrische flens zachte afdichting vlinderventiel heeft een nieuw en redelijk ontwerp, eenvoudige structuur, klein formaat, lichtgewicht, 90 graden rotatie, snel openen en sluiten, klein Bedrijfskoppel, handige werking, arbeidsbesparende en behendig. Het kan in elke positie worden geïnstalleerd en is gemakkelijk te onderhouden. De afdichting kan worden vervangen, de afdichtingsprestaties zijn betrouwbaar om tweewegafdichting en nullekkage te bereiken, het afdichtmateriaal is bestand tegen veroudering en corrosie en heeft een lange levensduur.
Wanneer de flensvlinderklep zich in de volledig open positie bevindt, is de dikte van de vlinderplaat de enige weerstand wanneer het medium door het kleplichaam stroomt. Daarom is de door de klep gegenereerde drukval erg klein, dus heeft het goede stromingscontroleigenschappen. Vlinderkleppen worden niet alleen op grote schaal gebruikt in algemene industrieën zoals aardolie, gas, chemische industrie en waterbehandeling, maar ook in het koelwatersysteem van thermische energiecentrales.
Technische parameter
Optionele elektrische actuatorfuncties | Schakeltype, integrale type, regulerend type, intelligent type |
Optionele elektrische actuatormodellen | Q, DQ, QM, QC, AKQSeries, grote diameter Optionele Z -serie, Akseries |
Spanning | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Nominale diameter | DN40MM ~ DN1400MM |
Nominale druk | Pn1.0mpa ~ pn1.6mpa |
juiste temperatuur | EPDM: -30 ~ 100ºC PTEE: -30 ~ 120ºC |
Verbinding | Flens |
Klep lichaamsmateriaal | Ductiel ijzer, koolstofstaal, roestvrij staal |
Klepplaatmateriaal | Sferoïdale inkt, 304,316,316L, 2507,1.4529, koperen plaat, nylon, enz. |
Klepstoelvoering | NBR, EPDM, PTFE |
Toepasselijke media | Water, gas, slurry, olie, etc. |
Hoofddimensietabel
DN (mm) | D | D1 | L | D3 | D4 | H1 | H2 | Φ | b | N-φd | |||
1 | 1.6 | 1 | 1.6 | 1 | 1.6 | ||||||||
50 | 165 | 165 | 125 | 125 | 108 | 70 | 50 | 83 | 130 | 12.7 | 18 | 4-φ18 | 4-φ18 |
65 | 185 | 185 | 145 | 145 | 112 | 70 | 50 | 93 | 140 | 12.7 | 18 | 4-φ18 | 4-φ18 |
80 | 200 | 200 | 160 | 160 | 114 | 70 | 50 | 100 | 150 | 12.7 | 20 | 8-φ18 | 8-φ18 |
100 | 220 | 220 | 180 | 180 | 127 | 90 | 70 | 110 | 165 | 15.8 | 20 | 8-φ18 | 8-φ18 |
125 | 250 | 250 | 210 | 210 | 140 | 90 | 70 | 123 | 180 | 19.05 | 22 | 8-φ18 | 8-φ18 |
150 | 285 | 285 | 240 | 240 | 140 | 90 | 70 | 143 | 200 | 19.05 | 22 | 8-φ22 | 8-φ22 |
200 | 340 | 340 | 295 | 295 | 152 | 125 | 102 | 171 | 230 | 22.2 | 24 | 8-φ22 | 12-φ22 |
250 | 390 | 405 | 350 | 355 | 165 | 125 | 102 | 203 | 270 | 28.6 | 24 | 12-φ22 | 12-φ26 |
300 | 440 | 460 | 400 | 410 | 178 | 150 | 125 | 230 | 320 | 31.8 | 26 | 12-φ22 | 12-φ26 |
350 | 500 | 520 | 460 | 470 | 190 | 150 | 125 | 260 | 350 | 31.8 | 26 | 16-φ22 | 16-φ26 |
400 | 565 | 580 | 515 | 525 | 216 | 175 | 140 | 300 | 390 | 33.34 | 28 | 16-φ26 | 16-φ30 |
450 | 615 | 640 | 565 | 585 | 222 | 175 | 140 | 335 | 428 | 38 | 30 | 20-φ26 | 20-30 |
500 | 670 | 715 | 620 | 650 | 229 | 210 | 165 | 373 | 450 | 41.15 | 32 | 20-φ26 | 20-φ33 |
600 | 780 | 840 | 725 | 770 | 267 | 210 | 165 | 430 | 520 | 50.7 | 34 | 20-30 | 20-φ36 |
700 | 895 | 910 | 840 | 840 | 292 | 300 | 254 | 470 | 600 | 55 | 36 | 24-30 | 24-φ36 |
800 | 1015 | 1025 | 950 | 950 | 318 | 300 | 254 | 523 | 662 | 63.35 | 36 | 24-30 | 24-φ39 |
900 | 1115 | 1125 | 1050 | 1050 | 330 | 300 | 254 | 589 | 710 | 75 | 40 | 26-φ33 | 28-φ39 |
1000 | 1230 | 1255 | 1160 | 1170 | 410 | 300 | 254 | 656 | 780 | 85 | 42 | 26-φ36 | 28-φ42 |
1200 | 1405 | 1485 | 1340 | 1390 | 470 | 300 | 254 | 732 | 840 | 92 | 46 | 32-φ37 | 32-φ49 |
1400 | 1630 | 1685 | 1560 | 1590 | 530 | 300 | 254 | 840 | 905 | 130 | 50 | 36-φ37 | 36-φ49 |
