Korte introductie

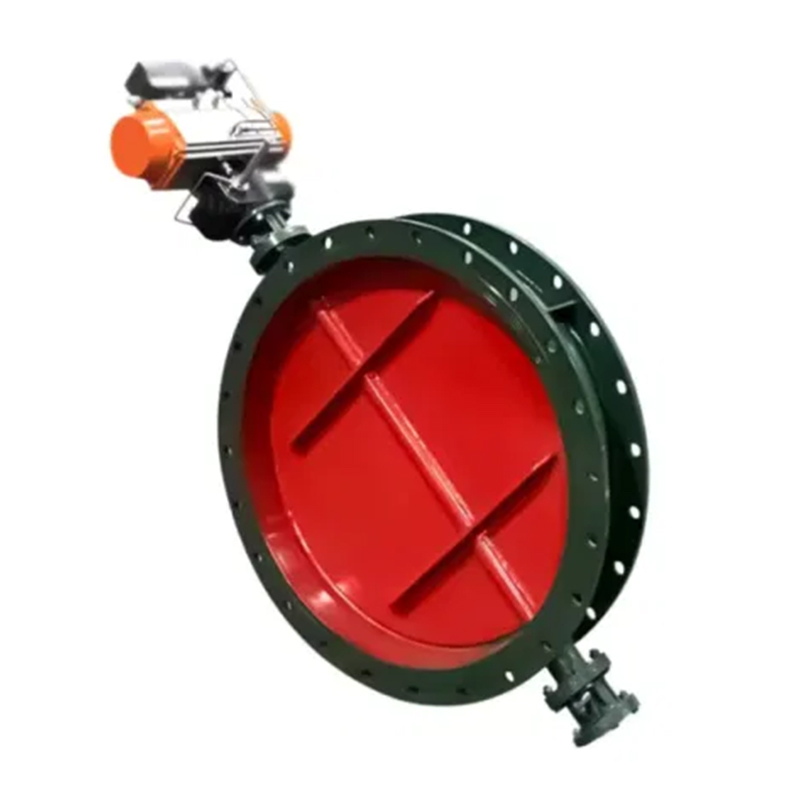

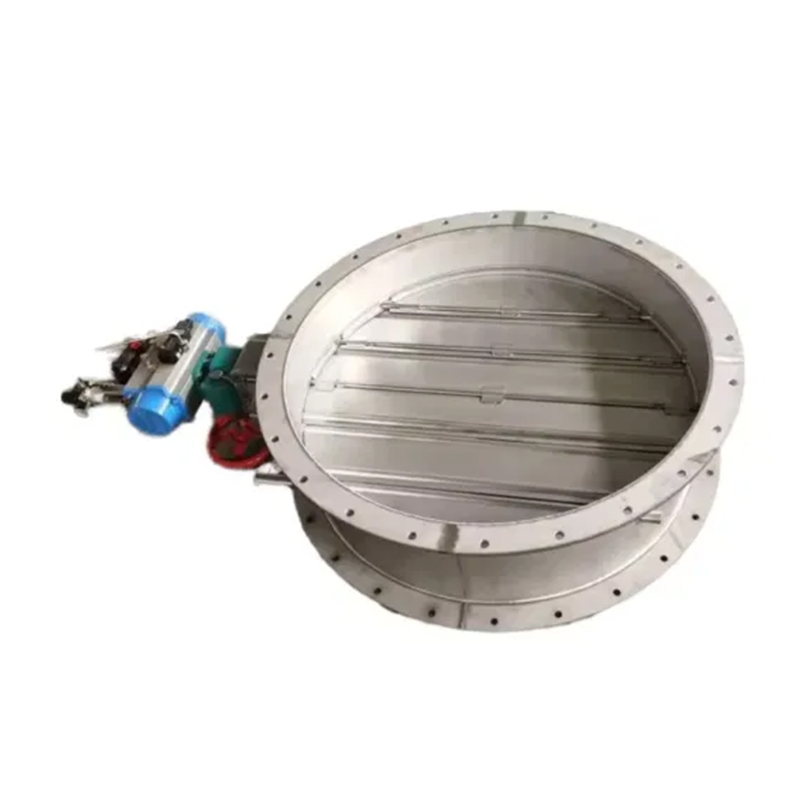

D641W pneumatische ventilatie vlinderventiel is geschikt voor afsnijdingen met twee standen. De verbinding tussen de klep en de actuator hanteert een filiaalverbindingsmethode. De expansiekloof tussen de pneumatische ventilatie vlinderklep vlinderplaat en het kleplichaam is groot, wat effectief kan voorkomen dat het jamming veroorzaakt door thermische expansie en contractie.
De ventilatie vlinderklep is ontworpen en vervaardigd met een nieuwe structurele vorm van het lassen van de middellijn vlinderplaat en de korte structurele stalen plaat. Het is gelast met hoogwaardige slijtvaste materialen. Het heeft een compacte structuur, lichtgewicht, eenvoudige installatie, kleine stroomweerstand, groot stroomvolume, vermijdt de invloed van expansie op hoge temperatuur en is gemakkelijk te bedienen. Er is geen verbindingsstaaf, bout, enz. Binnenin, betrouwbare werking, lange levensduur, vooral geschikt voor lage drukverschil, grote diameter en grote stroom. Het wordt gebruikt in combinatie met verschillende actuatoren om kleppen te vormen met verschillende uitvoeringen. Het kan in meerdere posities worden geïnstalleerd en wordt niet beïnvloed door de stroomrichting van het medium. De ventilatie vlinderklep is een niet-gesloten vlinderklep, die veel wordt gebruikt in ventilatie- en stofverwijderingssystemen. Het wordt gebruikt om het middelgrote volume op pijpleidingen te verbinden, te openen en te sluiten of aan te passen aan pijpleidingen met stofbevattende gassen, gasleidingen, ventilatiezuiveringsapparaten, rookgaspijpleidingen, enz., Met een gemiddelde temperatuur van ≤300 ° C en een nominale druk van -0,1 PMA.
Technische parameter
Pneumatische actuator optionele functies | Dubbelwerkend, enkel acteren |
Pneumatische actuator Optionele modellen | Bij serie, AW -serie |
Magneetklepspanning | AC110V, AC220V, AC24V, DC24V |
Luchtbrondruk | 2Bar -8Bar |
Nominale diameter | DN50MM ~ DN4000MM |
Nominale druk | PN0.1MPa |
Toepasselijke temperatuur | -30- 300ºC |
Verbinding | Flens |
Klep lichaamsmateriaal | Koolstofstaal, roestvrij staal |
Klepplaatmateriaal | Koolstofstaal, roestvrij staal, enz. |
Klepstoelvoering | Koolstofstaal, roestvrij staal |
Toepasselijke media | Stofbevattend rookgas, lucht, kolengas en stofbevattend gas, enz. |
Hoofddimensietabel
DN (mm) | L | H | 0,05-0,1 mpa | 0,25 mpa | 0,6 mpa | |||||||||
D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |||
50 | 108 | 70 | 140 | 110 | 88 | 4-φ14 | 140 | 110 | 88 | 4-φ14 | 140 | 110 | 88 | 4-φ14 |
65 | 112 | 80 | 160 | 130 | 108 | 4-φ14 | 160 | 130 | 108 | 4-φ14 | 160 | 130 | 108 | 4-φ14 |
80 | 114 | 95 | 190 | 150 | 124 | 4-φ18 | 190 | 150 | 124 | 4-φ18 | 190 | 150 | 124 | 4-φ19 |
100 | 127 | 105 | 210 | 190 | 144 | 4 φ18 | 210 | 190 | 144 | 4-φ18 | 210 | 190 | 144 | 4-φ19 |
125 | 140 | 120 | 240 | 200 | 174 | 8-φ18 | 240 | 200 | 174 | 8-φ18 | 240 | 200 | 174 | 8-φ19 |
150 | 140 | 132 | 265 | 225 | 199 | 8-φ18 | 265 | 225 | 199 | 8-φ18 | 265 | 225 | 199 | 8-φ19 |
200 | 152 | 160 | 320 | 280 | 254 | 8-φ18 | 320 | 280 | 254 | 8-φ18 | 320 | 280 | 254 | 8-φ19 |
250 | 165 | 187 | 375 | 335 | 309 | 12-φ18 | 375 | 335 | 309 | 12-φ18 | 375 | 335 | 309 | 12-φ19 |
300 | 180 | 220 | 440 | 395 | 363 | 12-φ22 | 440 | 395 | 363 | 12-φ22 | 440 | 395 | 363 | 12-φ23 |
350 | 180 | 245 | 490 | 445 | 413 | 12-φ22 | 490 | 445 | 413 | 12-φ22 | 490 | 445 | 413 | 12-φ23 |
400 | 200 | 270 | 540 | 495 | 463 | 16-φ22 | 540 | 495 | 463 | 16-φ22 | 540 | 495 | 463 | 16-φ23 |
450 | 200 | 297 | 595 | 550 | 518 | 16-φ22 | 595 | 550 | 518 | 16-φ22 | 595 | 550 | 518 | 16-φ23 |
500 | 220 | 322 | 645 | 600 | 568 | 20-φ22 | 645 | 600 | 568 | 20-φ22 | 645 | 600 | 568 | 20-φ23 |
600 | 220 | 377 | 755 | 705 | 667 | 20-φ26 | 755 | 705 | 667 | 20-φ26 | 755 | 705 | 667 | 20-φ26 |
700 | 240 | 430 | 860 | 810 | 772 | 24-φ26 | 860 | 810 | 772 | 24-φ26 | 860 | 810 | 772 | 24-φ26 |
800 | 240 | 487 | 975 | 920 | 878 | 24-30 | 975 | 920 | 878 | 24-30 | 975 | 920 | 878 | 24-φ31 |
900 | 260 | 537 | 1075 | 1020 | 978 | 24-30 | 1075 | 1020 | 978 | 24-30 | 1075 | 1020 | 978 | 24-φ31 |
1000 | 260 | 587 | 1175 | 1120 | 1078 | 28-φ30 | 1175 | 1120 | 1078 | 28-φ30 | 1175 | 1120 | 1078 | 28-φ31 |
1200 | 280 | 702 | 1375 | 1320 | 1280 | 32-φ30 | 1375 | 1320 | 1280 | 32-φ30 | 1405 | 1340 | 1295 | 32-φ34 |
1400 | 300 | 782 | 1575 | 1520 | 1480 | 36-φ30 | 1575 | 1520 | 1480 | 36-φ30 | 1630 | 1560 | 1510 | 36-φ37 |
1600 | 320 | 895 | 1790 | 1730 | 1690 | 40-φ30 | 1790 | 1730 | 1690 | 40-O30 | 1830 | 1760 | 1710 | 40-φ37 |
1800 | 340 | 995 | 1990 | 1930 | 1890 | 44-3030 | 1990 | 1930 | 1890 | 44-3030 | 2045 | 1970 | 1918 | 44-φ40 |
2000 | 360 | 1095 | 2190 | 2130 | 2090 | 48-3030 | 2190 | 2130 | 2090 | 48-3030 | 2265 | 2180 | 2125 | 48-φ43 |
2200 | 380 | 1200 | 2405 | 2340 | 2295 | 52-φ33 | 2405 | 2340 | 2295 | 52-φ33 | 2475 | 2390 | 2335 | 52-φ43 |
2400 | 400 | 1310 | 2605 | 2540 | 2495 | 56-φ33 | 2605 | 2540 | 2495 | 56-033 | 2685 | 2600 | 2545 | 56-φ43 |
2600 | 420 | 1420 | 2805 | 2740 | 2695 | 60-φ33 | 2805 | 2740 | 2695 | 60-φ33 | 2905 | 2810 | 2750 | 60-φ49 |
2800 | 440 | 1530 | 3030 | 2960 | 2910 | 64-φ36 | 3030 | 2960 | 2910 | 64-φ36 | 3115 | 3020 | 2960 | 64-φ49 |
3000 | 460 | 1640 | 3230 | 3160 | 3110 | 68-φ36 | 3230 | 3160 | 3110 | 68-φ36 | 3315 | 3220 | 3160 | 68-φ49 |
3200 | 480 | 1760 | 3430 | 3360 | 3310 | 72-φ36 | 3430 | 3360 | 3310 | 72-φ36 | 3525 | 3430 | 3360 | 72-φ49 |
3400 | 500 | 1870 | 3630 | 3560 | 3510 | 76-φ36 | 3630 | 3560 | 3510 | 76-φ36 | 3735 | 3640 | 3560 | 76-φ49 |
3600 | 520 | 1980 | 3840 | 3770 | 3720 | 80-φ36 | 3840 | 3770 | 3720 | 80-φ36 | 3970 | 3860 | 3720 | 80-φ56 |
3800 | 540 | 2120 | 4045 | 3970 | 3920 | 80-φ39 | 4045 | 3970 | 3920 | 80-φ39 | 4180 | 4070 | 3970 | 80-φ62 |
4000 | 560 | 2230 | 4245 | 4170 | 4120 | 84-φ39 | 4245 | 4170 | 4120 | 84-φ39 | 4380 | 4270 | 4170 | 84-φ62 |
