OverzicHt

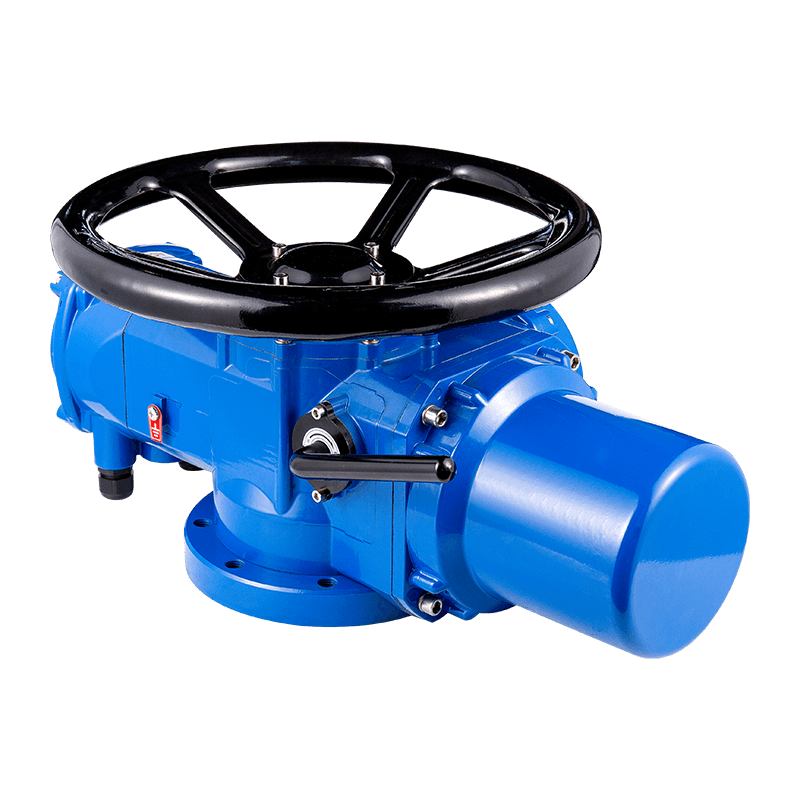

ZL-serie Multi-Turn Valve Electric Actuator is een verBeterde en geperfectioneerde structuur op Basis van de originele volwassen producten, met geoptimaliseerde bescHermingsprestaties en belangrijke componenten. Het is een rijapparaat dat intelligente opening, sluiting en regulering van de kleppen realiseert. Deze reeks actuatoren heeft de kenmerken van volledige functies, betrouwbare prestaties, geavanceerd besturingssysteem, klein formaat, lichtgewicht, eenvoudig gebruik en onderhoud, enz.
ZL -serie Actuatoren zijn geschikt voor kleppen met lineaire beweging van openings- en slotonderdelen, zoals poortkleppen, stopkleppen, diafragmekleppen, plunjerkleppen, onderscheppingskleppen, sluice -poorten, enz. . Wanneer ze worden geëvenaard met turbineboxen, kunnen ze worden gebruikt voor kogelkleppen, vlinderkleppen en dempers, enz. Ze kunnen lokale controle, afstandsbediening en automatische regeling op kleppen uitvoeren en worden veel gebruikt in industrieën zoals elektriciteit, metallurgie, aardolie, chemische Industrie, geneesmiddelen, waterservices en irrigatie van de landbouw.
Classificatie
Basistype, intelligent type, explosiebestendig basistype, explosiebestendig intelligent type.
Werkomgeving en belangrijkste technische omstandigheden
(1) Voeding: driefasige AC380V, 50Hz;
Optionele voeding: driefasige AC400V, 415V, 660V (50Hz, 60Hz)
Eenfase AC220V, 110V (50Hz, 60Hz)
DC24V, 48V, 84V
(2) omgevingstemperatuur: -20 ℃ ~ 60 ℃; Optionele temperatuur: -40 ℃ ~ 70 ℃
(3) Relatieve vochtigheid: niet meer dan 95% (bij 25 ° C)
(4) Werkomgeving: het gewone type wordt gebruikt op plaatsen zonder brandbare, explosieve en zeer corrosieve media; Het vlambestendige type (exdiibt4) wordt gebruikt in omgevingen van IIA,
Explosieve gasmengsels van klasse IIB, groepen T1-T4
(5) Beschermingsniveau: IP65, IP67 (IP68 voor speciale bestelling)
(6) De motor is van korte tijdstype: de beoordeelde bedrijfstijd is 10 minuten (15-30 minuten voor speciale bestellingen) en klasse F-isolatie.
(7) Anti-corrosiecoating: hoge temperatuur elektrostatische spray anti-corrosie epoxy plastic poeder
(8) Belangrijkste functionele kenmerken van intelligente elektrische actuatoren
Mechatronic ontwerp, klein formaat en lichtgewicht
Het neemt een digitale geïntegreerde chip aan, met krachtige functies en hoge precisie.
Met een niet-opdringerig ontwerp kunnen parameterinstelling en foutopsporing worden gedaan via knoppen of infrarood afstandsbediening zonder de doosafdekking te openen. De bewerking is eenvoudig en snel en de afdichting is hoger.
De beroerte verplaatsing neemt een absolute encoder over, de kleppositie zal niet verloren gaan, het anti-interferentievermogen is sterk, de nauwkeurigheid is hoger en de levensduur is lang.
De LCD -ondertitels zijn beschikbaar in het Chinees of Engels.
Het heeft functies zoals reisbescherming, koppelbeveiliging, kraamarm, oververhitting bescherming, bescherming tegen signaalfalen, bescherming van stroomfase -verlies en automatische fasevolgorde -identificatie en correctie.
Intelligente typen omvatten intelligent schakelaartype, intelligent aanpassingstype en geavanceerd intelligent type.
(9) Intelligent Switch Type ingangssignaal: 24VDC -puls- of niveau -signaal.
Uitgangssignaal: Relaisuitgang, Contact Nominale capaciteit: 5A, 250VAC, 5A, 30VDC.
Uitgangspositie analoog signaal: 4-20 mA
Intelligente regulering Analoog ingangssignaal: 4-20MA
Analoog uitgangssignaal: 4-20 mA
Schakel ingangssignaal: 24VDC -puls- of niveau signaal.
Schakeluitgangssignaal: Relaisuitgang, Contact Nominale capaciteit: 5A, 250VAC, 5A, 30VDC.
Basisfout: ≤1
Het geavanceerde intelligente type kan de bescherming van ESD -noodoverschuivingen, buscommunicatie, Bluetooth, draadloze besturing en andere functies ondersteunen.
Modelspecificaties en prestatieparameters
| Model | Nominaal koppel NM | Uitgangssnelheid R/min | Uitgangsas die het aantal revoluties instelt (bochten) | Motorkracht (kW) | Handmatige snelheidsverhouding | Maximale stengeldiameter (mm) | Referentiegewicht (kg) |
| ZL5 | 50 | 18 | 180 | 0.12 | 1: 1 | 30 | 20 |
| ZL10 | 100 | 18 | 180 | 0.18 | 1: 1 | 30 | 20 |
| Vierentwintig | 180 | 0.25 | 1: 1 | 30 | 20 | ||
| 36 | 180 | 0.37 | 1: 1 | 30 | 20 | ||
| 48 | 180 | 0.55 | 1: 1 | 30 | 20 | ||
| ZL15 | 150 | 18 | 180 | 0.25 | 1: 1 | 30 | 20 |
| Vierentwintig | 180 | 0.37 | 1: 1 | 30 | 20 | ||
| 36 | 180 | 0.55 | 1: 1 | 30 | 20 | ||
| 48 | 180 | 0.75 | 1: 1 | 30 | 20 | ||
| ZL20 | 200 | 18 | 180 | 0.37 | 1: 1 | 40 | 29 |
| Vierentwintig | 180 | 0.55 | 1: 1 | 40 | 30 | ||
| 36 | 180 | 0.75 | 1: 1 | 40 | 34 | ||
| 48 | 180 | 1.1 | 1: 1 | 40 | 35 | ||
| ZL30 | 300 | 18 | 180 | 0.55 | 1: 1 | 40 | 30 |
| Vierentwintig | 180 | 0.75 | 1: 1 | 40 | 34 | ||
| 36 | 180 | 1.1 | 1: 1 | 40 | 35 | ||
| 48 | 180 | 1.5 | 1: 1 | 40 | 35 | ||
| ZL45 | 450 | 18 | 1300 | 0.75 | 1: 1 | 50 | 45 |
| Vierentwintig | 1300 | 1.1 | 1: 1 | 50 | 45 | ||
| 36 | 1300 | 1.5 | 1: 1 | 50 | 45 | ||
| 48 | 1300 | 2.2 | 1: 1 | 50 | 45 | ||
| ZL60 | 600 | 18 | 1300 | 1.1 | 1: 1 | 50 | 45 |
| Vierentwintig | 1300 | 1.5 | 1: 1 | 50 | 45 | ||
| 36 | 1300 | 2.2 | 1: 1 | 50 | 45 | ||
| 48 | 1300 | 3 | 1: 1 | 50 | 45 | ||
| ZL90 | 900 | 18 | 5500 | 1.5 | 1: 4 | 60 | 62 |
| Vierentwintig | 5500 | 2.2 | 1: 4 | 60 | 62 | ||
| 36 | 5500 | 3 | 1: 4 | 60 | 62 | ||
| 48 | 5500 | 4 | 1: 4 | 60 | 62 | ||
| ZL120 | 1200 | 18 | 5500 | 2.2 | 1: 4 | 60 | 63 |
| Vierentwintig | 5500 | 3 | 1: 4 | 60 | 63 | ||
| 36 | 5500 | 4 | 1: 4 | 60 | 63 | ||
| 48 | 5500 | 5 | 1: 4 | 60 | 63 |
Opmerking: de bovenstaande parameters zijn voor normale voeding. Als u speciale vereisten hebt, geef ze dan aan bij het bestellen.
ZL elektrische actuatorafmetingen
| Model | L | L1 | H | H1 | F | F intelligent | D |
| ZL 05-15 | 430 | 252 | 230 | 97 | 159 | 227 | 298 |
| ZL 20-30 | 443 | 252 | 250 | 97 | 159 | 227 | 298 |
| ZL 45-60 | 520 | 330 | 300 | 150 | 250 | 318 | 395 |
| ZL 90-120 | 670 | 460 | 430 | 270 | 450 | 518 | 550 |
Flensstructuur en verbindingsafmetingen
ZL Actuator Interface Dimensions (koppeltype)
| Actuatormodel | Flensmodel | Actuator Uitvoerinterface Grootte details (koppeltype JB 292 0) | ||||||||||
| D | D1 | D2 | D1 | D2 | nd | b | Schroefgatrichting | h | H1 | H2 | ||
| Z L 05 Z L 10 Z L 15 | 2 ⅰ | 115 | 95 | 75 | 26 | 39 | 4-M8 | 20 | 45 ° | 6 | 2 | 5 |
| 2 | 145 | 120 | 90 | 30 | 45 | 4-M10 | 20 | 45 ° | 8 | 2 | 5 | |
| ZL20 ZL30 | 3 ⅰ | 145 | 120 | 90 | 30 | 45 | 4-M10 | 20 | 45 ° | 8 | 2 | 5 |
| 3 | 185 | 160 | 125 | 42 | 58 | 4-M12 | 20 | 45 ° | 10 | 2 | 5 | |
| Z L 45 Z L 60 | 4 | 225 | 195 | 150 | 52 | 68 | 4-M16 | 27 | 45 ° | 12 | 2 | 5 |
| Z L 90 Z L 120 | 5 ⅰ | 225 | 195 | 150 | 52 | 68 | 4-M16 | 27 | 45 ° | 12 | 2 | 5 |
| 5 | 275 | 235 | 180 | 62 | 80 | 4-M20 | 40 | 45 ° | 14 | 2 | 5 | |
ZL Actuator Interface Dimensions (stuwkrachttype)
| Actuatormodel | Flensmodel | Actuator Uitvoerinterface Grootte details (stuwkrachttype GB12222) | ||||||||
| D | D1 | D2 | D1 trapeziumvormige draad (max) | nd | b | Schroefgatrichting | h | L | ||
| ZL05 / ZL10 / Z15 ZL10 Z L 15 | F10 | 125 | 102 | 70 | TR28 | 4-M10 | 16 | 45 ° | 3 | 40 |
| ZL20 / ZL30 | F14 | 175 | 140 | 100 | TR36 | 4-M16 | 25 | 45 ° | 4 | 55 |
| ZL45 / ZL60 | F16 | 210 | 165 | 130 | TR44 | 4-M20 | 35 | 45 ° | 5 | 70 |
| ZL90 / ZL120 | F25 | 300 | 254 | 200 | TR60 | 8-M16 | 30 | 22.5 ° | 4 | 90 |
