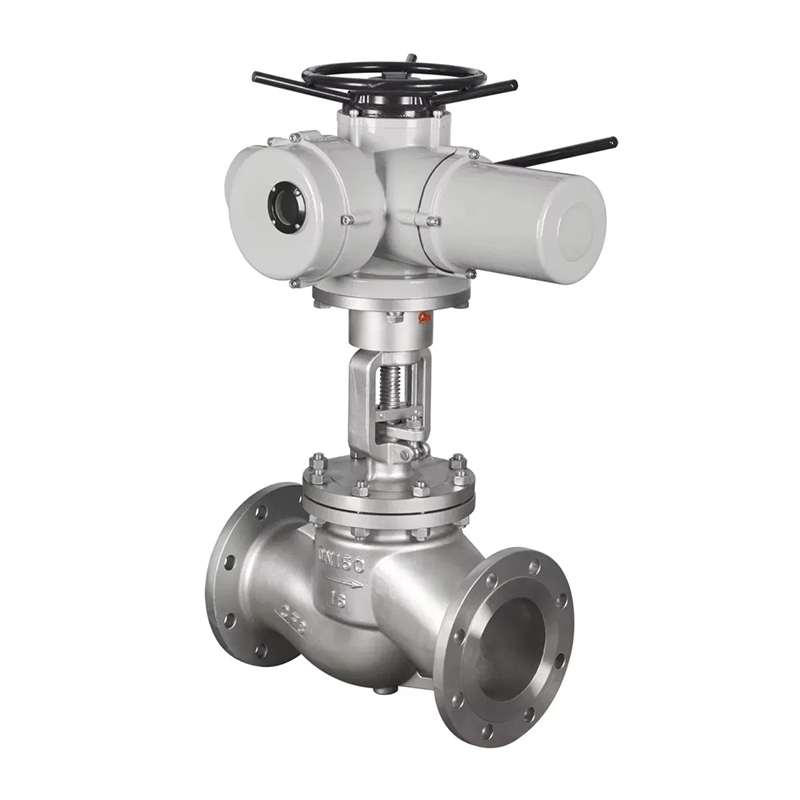

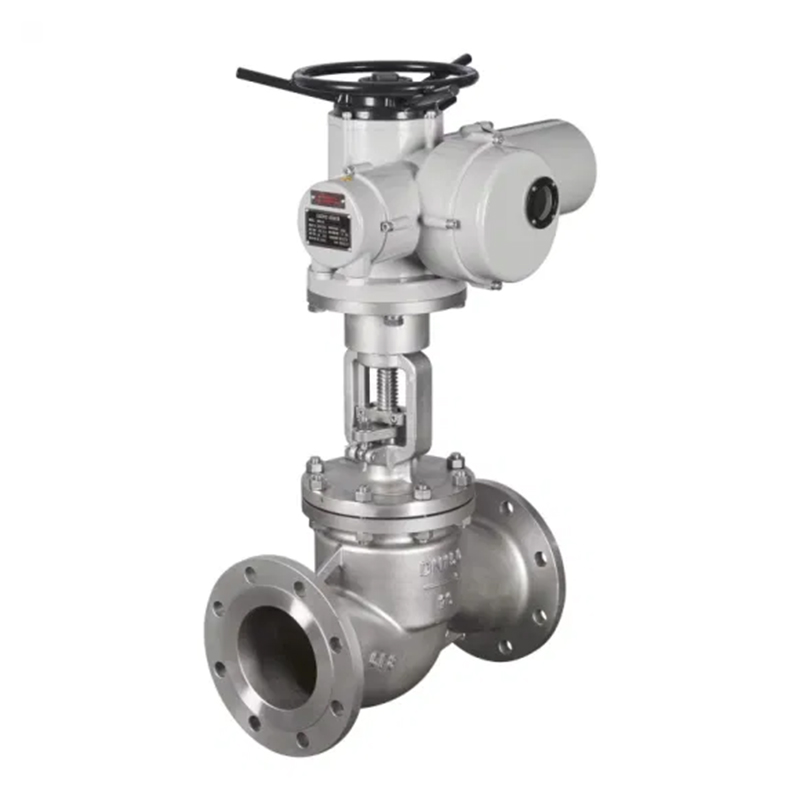

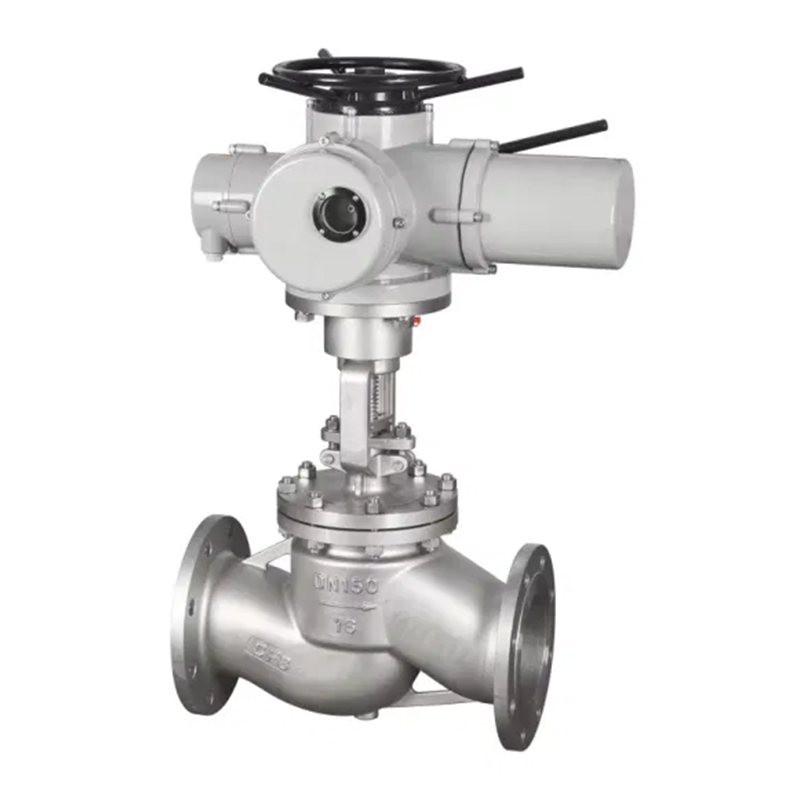

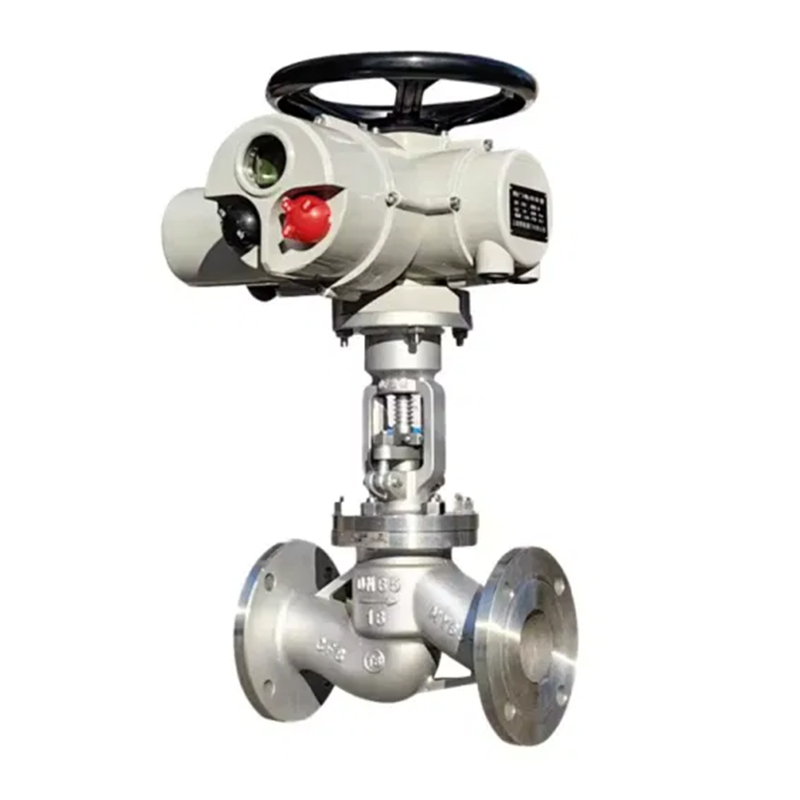

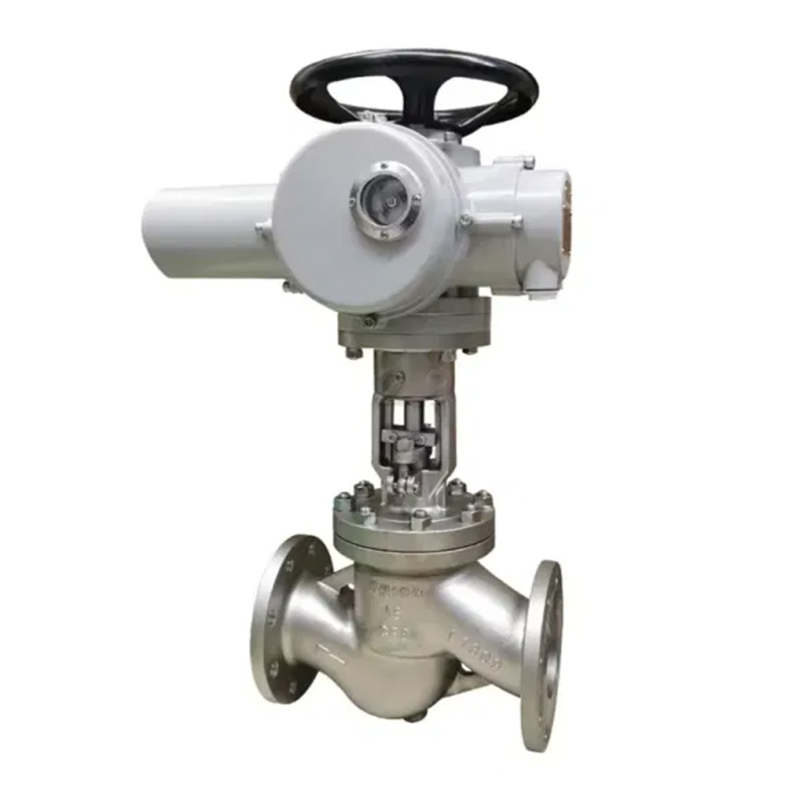

J941H overzicht van elektrische wereldkleppen
J941H elektrische stopklep Bestaat uit twee delen: elektrische actuator en stopklep. Het klep lichaamsmateriaal is voltooid en de vulstoF en het hele stuk kunnen redelijkerwijs worden geselecteerd op Basis van de werkelijke werkomstandigheden oF gebruikersvereisten. Het kan worden toegepast op verschillende druk, temperatuur en gemiddelde omstandigheden. De klep wordt voornamelijk gebruikt om de stroomrichting van het medium in de pijplijn af te snijden, te verspreiden en te veranderen. Het wordt over het algemeen niet gebruikt voor aanpassing omdat de onevenwichtige kracht te groot is tijdens aanpassing, wat ernstige erosie naar de klepkern zal veroorzaken. Het is geschikt voor watervoorziening en drainage, petrochemische, metallurgie en andere plaatsen met hoge druk.
De elektrische stopklep is een geforceerde afdichtklep, dus wanneer de klep is gesloten, moet de druk op de klepschijf worden uitgeoefend om het afdichtingsoppervlak niet te lekken. Wanneer het medium de klep binnenkomt vanaf de bodem van de klepschijf, is de weerstand die de werkkracht moet overwinnen de wrijving tussen de klepstam en de vulstof en de stuwkracht gegenereerd door de druk van het medium. De kracht om de klep te sluiten is groter dan de kracht om de klep te openen, dus de diameter van de klepstam moet groot zijn, anders zal de klepstam buigen.
Technische parameter
Optionele elektrische actuatorfuncties | Schakeltype, integrale type, regulerend type, intelligent type |
Optionele elektrische actuatormodellen | Z -serie, AK -serie |
Spanning | AC220V, AC380V |
Nominale diameter | DN10MM ~ DN300MM |
Nominale druk | Pn1.0mpa ~ pn6.4mpa |
juiste temperatuur | -30 ~ 550ºC |
Verbinding | Flens |
Klep lichaamsmateriaal | Gegoten staal, 304, 316, 316L |
Klepplaatmateriaal | Gegoten staal, 304, 316, 316L |
Klepstoelvoering | PTFE, PPL, metalen afdichting |
Toepasselijke media | Water, aardolie, zuur, viskeuze vloeistof, slurry medium, etc. |

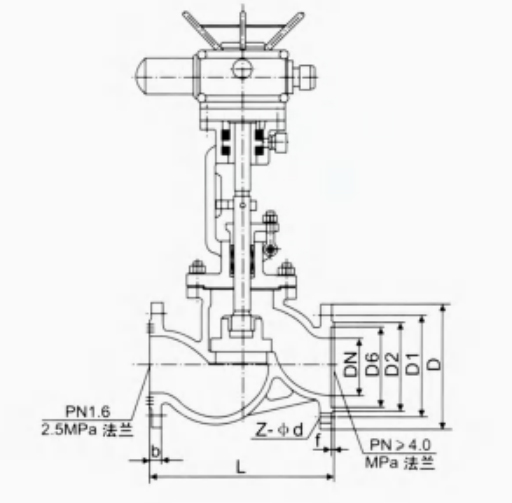

J941H elektrische wereldkleppen grootte en modellen
PN (MPA) | DN (mm) | L | D | D1 | D2 | b | f | Z-φd |
1.6 | 10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-φ14 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-φ14 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-φ18 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-φ18 | |
50 | 230 | 160 | 125 | 100 | 18 | 3 | 4-φ18 | |
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | |
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |
100 | 350 | 215 | 180 | 155 | 22 | 3 | 8-φ18 | |
125 | 400 | 245 | 210 | 185 | 24 | 3 | 8-φ18 | |
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |
200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | |
250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-φ23 | |
300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-φ23 | |
2.5 | 10 | 130 | 90 | 60 | 40 | 16 | 2 | 4-φ14 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-φ14 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-φ18 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-φ18 | |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 4-φ18 | |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ18 | |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ18 | |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ23 | |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ23 | |
250 | 650 | 425 | 370 | 332 | 36 | 3 | 12-φ23 | |
300 | 750 | 485 | 430 | 390 | 40 | 4 | 12-φ23 |
PN (MPA) | DN (mm) | L | D | D1 | D2 | D6 | b | f | Z-φd |
4.0 | 10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4-φ14 |
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4-φ14 | |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4-φ14 | |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4-φ14 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4-φ18 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4-φ18 | |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4-φ18 | |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 8-φ18 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 8-φ18 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 8-φ23 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-φ25 | |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 8-φ25 | |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 12-φ30 | |
6.4 | 10 | 170 | 100 | 70 | 50 | 35 | 18 | 2 | 4-φ14 |
15 | 170 | 105 | 75 | 55 | 41 | 18 | 2 | 4-φ14 | |
20 | 190 | 125 | 90 | 68 | 51 | 20 | 2 | 4-φ18 | |
25 | 210 | 135 | 100 | 78 | 58 | 22 | 2 | 4-φ18 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 2 | 4-φ23 | |
40 | 260 | 165 | 125 | 95 | 76 | 24 | 3 | 4-φ23 | |
50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 8-φ23 | |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 8-φ23 | |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 8-φ23 | |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 8-φ25 | |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 8-φ30 | |
150 | 550 | 340 | 20 | 240 | 204 | 38 | 3 | 8-φ34 | |
200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 12-φ34 |
